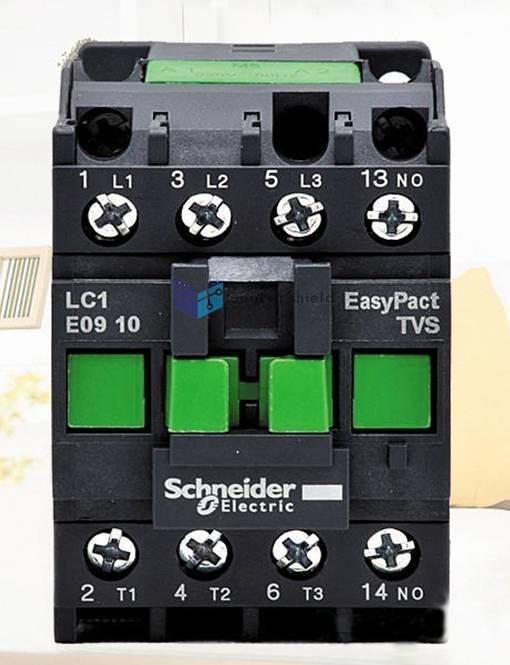

Контактор LC1E 0910M5 9А 220В 50 Гц (1вел)

  • В наличии
  • Оптом и в розницу
  • Код: 010400090

3 050 Тг.

Показать оптовые цены
+77077068888
  • График работы
  • Адрес и контакты
Контактор LC1E 0910M5 9А 220В 50 Гц (1вел)
Контактор LC1E 0910M5 9А 220В 50 Гц (1вел)В наличии
3 050 Тг.
+77077068888
Купить

Описание

Основные характеристики
серия
EasyPact

наименование продукта
EasyPact TVS

тип устройства или его аксессуаров
Контактор

краткое название устройства
LC1E

применение контактора
Активная нагрузка
Управление электродвигателем

категория применения
AC-3
AC-1

описание полюсов
3P

power pole contact composition
3 Н.О.

[Ue] номинальное рабочее напряжение
Силовая цепь: <= 690 V переменный ток 50/60 Гц

[Ie] номинальный рабочий ток
9 А 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь
25 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь

мощность двигателя, кВт
2,2 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
4 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
4 кВт в 415 V переменный ток 50/60 Гц (AC-3)
4 кВт в 440 V переменный ток 50/60 Гц (AC-3)
5,5 кВт в 500 V переменный ток 50/60 Гц (AC-3)
5,5 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)

тип цепи управления
Пер. ток в 50 Гц

напряжение цепи управления
220 V пер. ток 50 Hz

высота
74 мм

ширина
45 мм

глубина
80 мм

масса продукта
0,3 кг

цвет
Серый (RAL 7011)

Дополнительные характеристики
вспом. контакты, доступные на каждом контакторе
1 Н.О.

[Up] номинальное импульсное выдерживаемое напряжение
6 кВ катушка не соединена с силовой цепью в соответствии с IEC 60947

[Ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-4-1

категория перенапряжения
III

Номинальная включающая способность Irms
90 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1

номинальная отключающая способность
72 А в 440 V для силовая цепь в соответствии с IEC 60947

[Icw] номинальный кратковременно допустимый ток
105 А в <40 °C - 10 с для силовая цепь
61 А в <40 °C - 60 с для силовая цепь
30 А в <40 °C - 600 с для силовая цепь

соответствующий номинал предохранителя
10 А gG в <= 690 V координация тип 1 для цепь управления в соответствии с IEC 60947-5-1
20 А gG в <= 690 V координация тип 1 для силовая цепь

среднее полное сопротивление
2,5 мОм - Ith 25 А 50 Гц для силовая цепь

мощность, рассеиваемая одним полюсом
0,2 Вт AC-3
1,6 Вт AC-1

пределы напряжения цепи управления
Находится в состоянии работы: 0,85...1,1 Uc в 50 Hz 55 °C)
Отпускание: 0,3...0,6 Uc в 50 Hz 55 °C)

время работы
12...22 мс при замыкании
4...19 мс при размыкании

механическая износостойкость
10000000 циклы

maximum operating rate
1800 цикл/ч в <60 °C

потребляемая мощность при срабатывании
95 В·А 50 Гц 0,75 20 °C)
95 В·А 60 Hz 0,75 20 °C)

потребляемая мощность при удержании, В·А
8,5 В·А 50 Гц 0,3 20 °C)
8,5 В·А 60 Hz 0,3 20 °C)

теплоотдача
2…3 Вт для цепь управления

минимальный коммутируемый ток
5 мА для цепь управления

минимальное коммутируемое напряжение
17 В для цепь управления

время без перекрытия
1,5 мс при подаче напряжения guaranteed between NC and NO contact
1,5 мс при снятии напряжения guaranteed between NC and NO contact

сопротивление изоляции
> 10 МОм для цепь управления

электрическая износостойкость
1400000 циклы AC-3
150000 циклы AC-1

монтажная опора
Монтаж на панель
DIN-рейка

соединения – клеммы
Силовая цепь: винтовой зажим 1 1…4 мм² - жесткость кабеля: гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 2 1…2,5 мм² - жесткость кабеля: гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 1…4 мм² - жесткость кабеля: жесткий кабель без наконечника
Силовая цепь: винтовой зажим 2 1…4 мм² - жесткость кабеля: жесткий кабель без наконечника
Цепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: гибкий без наконечника
Цепь управления: винтовой зажим 2 1…4 мм² - жесткость кабеля: гибкий без наконечника
Цепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 1…2,5 мм² - жесткость кабеля: гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 1…4 мм² - жесткость кабеля: жесткий кабель без наконечника

момент затяжки
Силовая цепь: 1,2 Н-м
Цепь управления: 1,5 Н-м

Условия эксплуатации
стандарты
IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1

сертификация продукта
EAC

степень защиты IP
IP2x в соответствии с IEC 60529

защитное исполнение
TH (степень загрязнения 3) в соответствии с IEC 60068

степень загрязнения
3

рабочая температура окружающей среды
-5…55 °C

температура окружающей среды при хранении
-60…80 °C

допустимая температура воздуха вокруг устройства
-20…70 °C при Uc

рабочая высота
3000 м без ухудшения номинальных значений

огнестойкость
850 °C в соответствии с IEC 60695-2-1

механическая стойкость
Вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
Удары контактор разомкнут: 7 g (ном.) в течение 11 мс
Удары контактор замкнут: 10 gn в течение 11 мс


Информация для заказа

  • Цена: 3 050 Тг.
